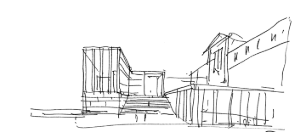

Skizze

In einer Freihandzeichnung (1) hält der Architekt seine ersten Entwurfsideen fest. Diese schnellen Skizzen sind immer noch ein
wichtiges Werkzeug des Architekten, sie leisten bei den Bauherren meistens die erste Überzeugungsarbeit.

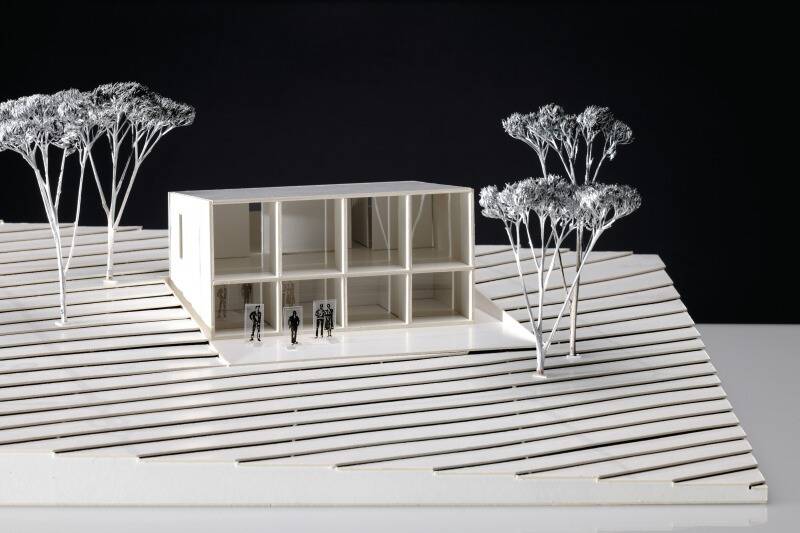

Modell (2)

Physische Darstellung (Arbeits-, Wettbewerbs- oder Präsentationsmodell) zur haptischen und räumlichen Überprüfung.

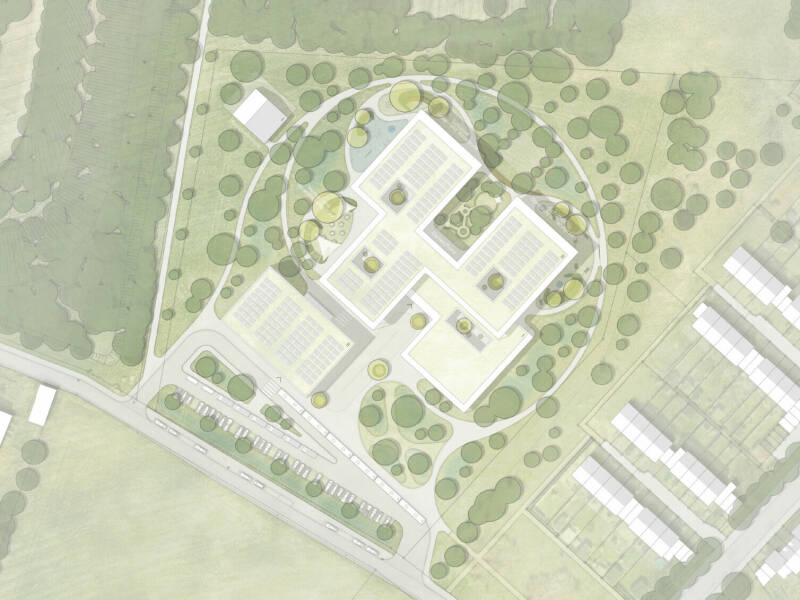

Lageplan (3)

Luftaufnahme, die das Gebäude im Kontext des Grundstücks und der Umgebung zeigt.

Grundriss – Schnitt – Ansicht
Bei den Grundriss- und Schnittzeichnungen werden Schnittebenen durch ein Gebäude gelegt, um wie bei einem Röntgenbild die räumlichen Zusammenhänge und verdeckten Bauteile zu zeigen.
Zusammen mit den Ansichtsplänen sind diese Entwurfspläne die Bauvorlagen für den Bauantrag und später als Werk- und Detailpläne Grundlage für die Angebotsermittlung und Bauausführung. Mit zunehmender Detailgenauigkeit nimmt der Maßstab zu, vom Maßstab 1:100 der Entwurfs- und Baugenehmigungsplanung bis zur Detailplanung im Maßstab 1:5.

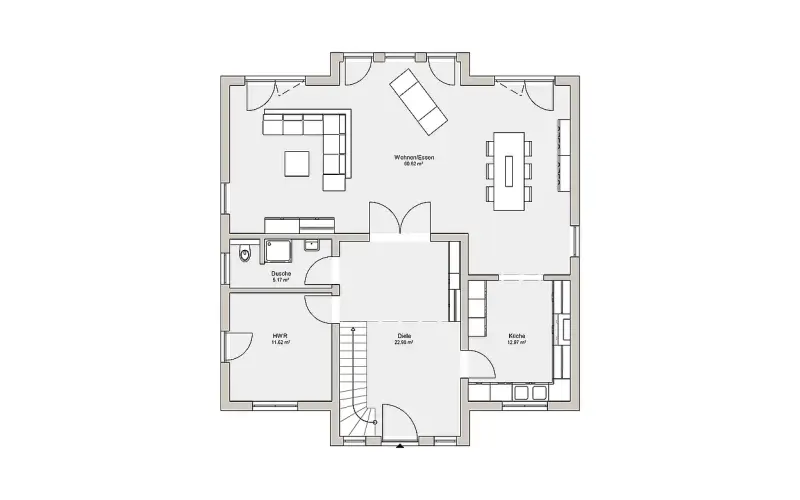

Der Grundriss (4) eines Gebäudes zeigt die Draufsicht auf jeweils eine Geschoss-Ebene und dient zur Darstellung von Maßverhältnissen und Raumaufteilungen, Mauerstärken und Wandöffnungen.

Der vertikale Schnitt (5) zeigt das Innere des Gebäudes aus einer
festgelegten Blickrichtung. Alle sichtbaren Bauteile werden frontal abgebildet. Er gibt Auskunft über die Höhe und Anordnung der Räume in allen Geschossen, vom Keller bis zum Dach.

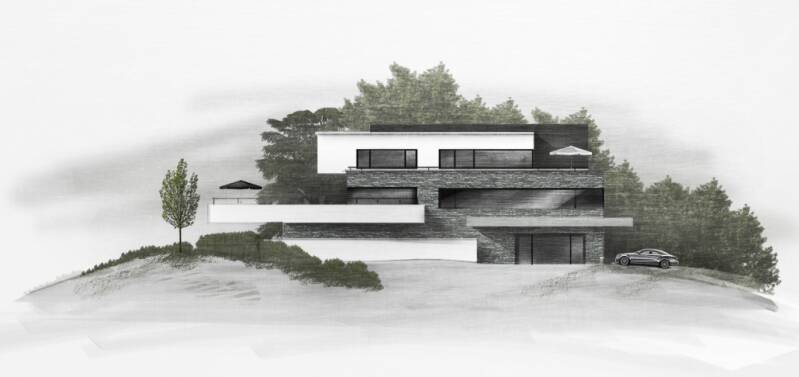

Eine Aufriss/Ansicht (6) zeigt wie ein Gebäude von außen aussieht. Die Fassaden eines Gebäudes werden meistens aus allen vier Himmelsrichtungen als senkrechte Projektionen dargestellt.

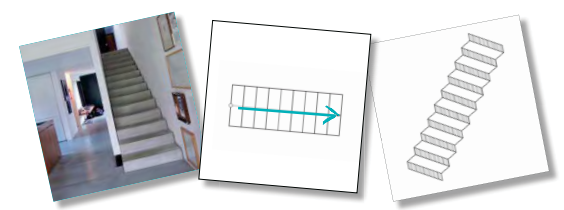

3D Darstellung/Rendering (7)

Neben dem klassischen Modellbau ist die Perspektivzeichnung
eine gut nachvollziehbare räumliche Darstellung. Eine längengetreue 3D-Darstellung eines Gebäudes mit parallelen Wänden und 30° gedrehtem Grundriss nennt man Isometrie.
Das digitale Zeichenprogramm CAAD (Computer Aided Architectural Design) erzeugt Modelle von Gebäuden. Mit Hilfe einer Datenbank, die geometrische Formen und Materialeigenschaften sämtlicher Bauteile verknüpft, können 2D oder 3D-Modelle entworfen und durch Rendering als fotorealistische Bilder (4) dargestellt werden.

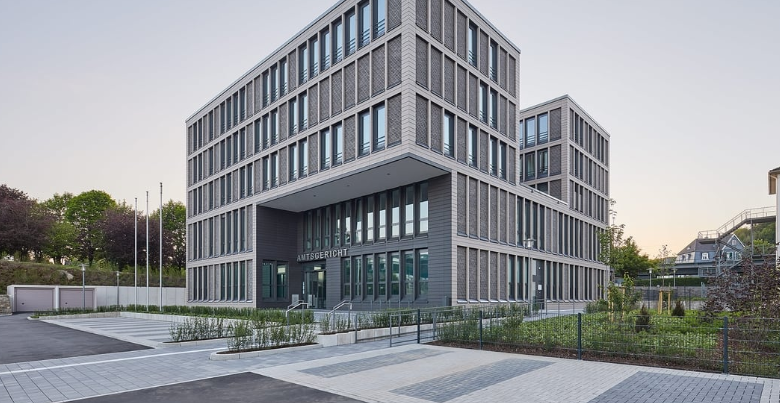

Foto (8)
